운전실 기기 배치 및 조작키
운전실 기기 배치

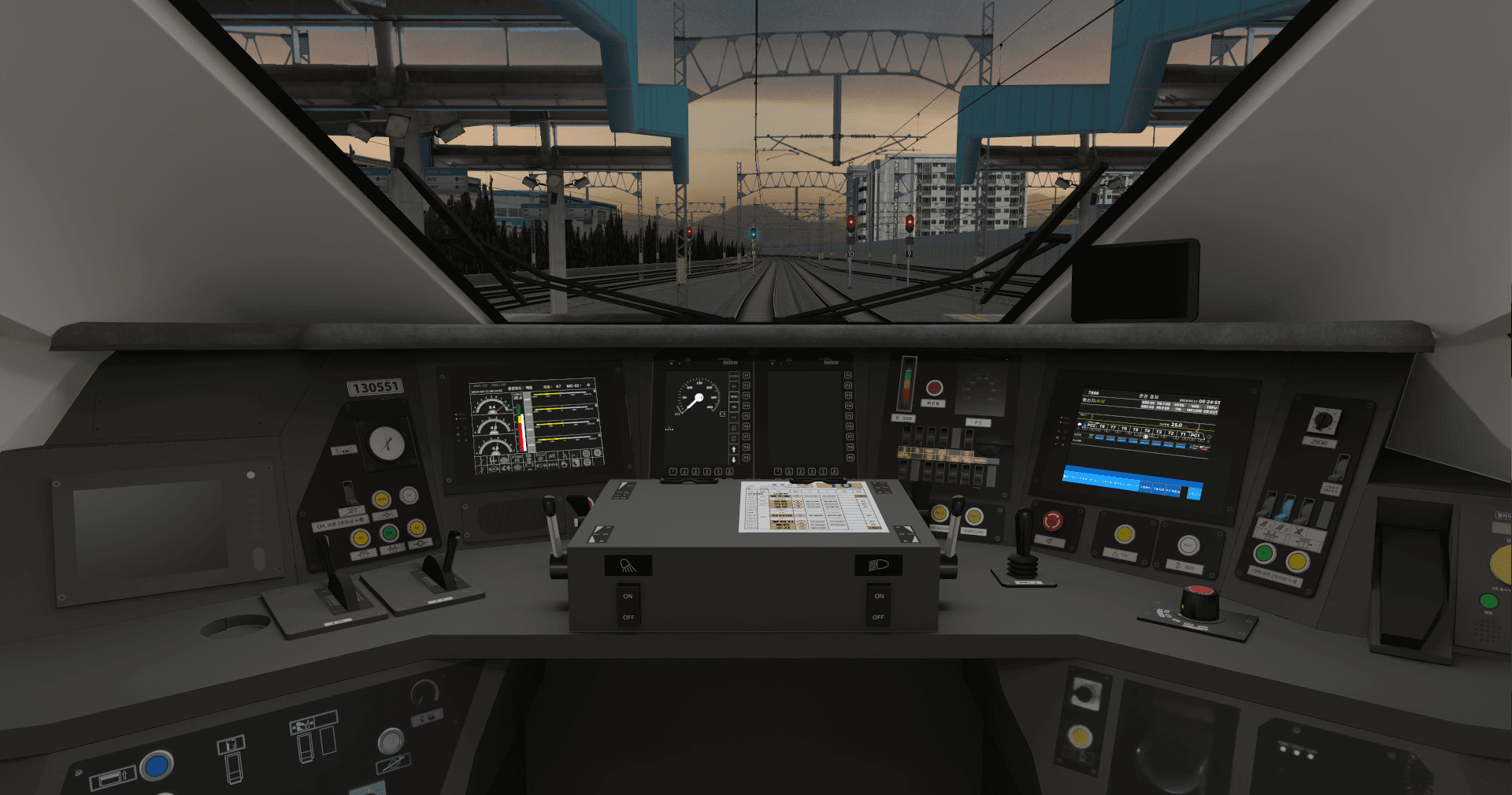

운전실 전체 모습

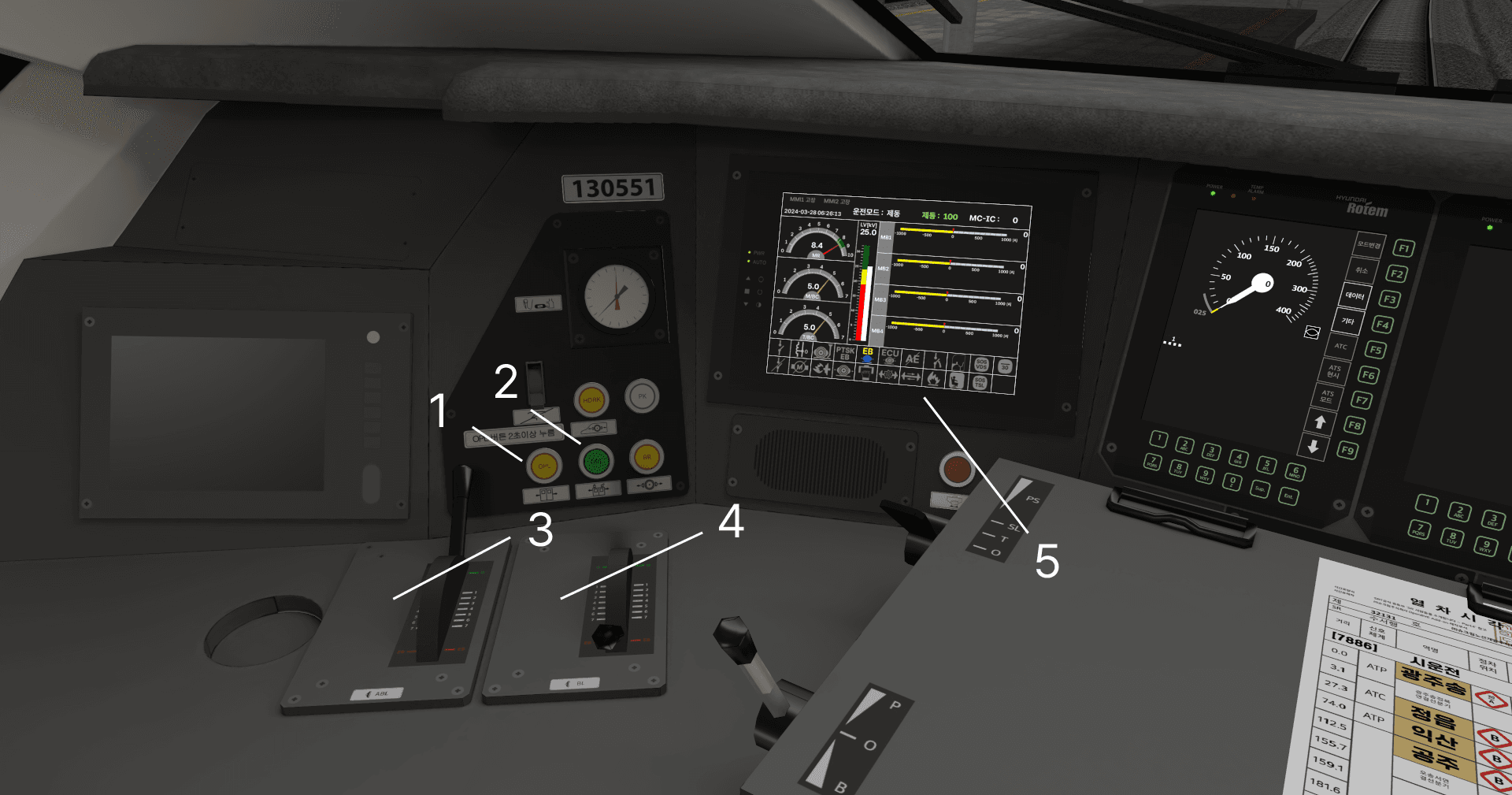

운전대 좌측
| 1 | 좌측 출입문 개방 버튼(OPL) F5 |
| 2 | 좌측 출입문 잠금 해제 버튼(DRL) 5 |
| 3 | 보조 제동 레버 |
| 4 | 주 제동 레버 Z Q |
| 5 | 차량 정보 화면 |

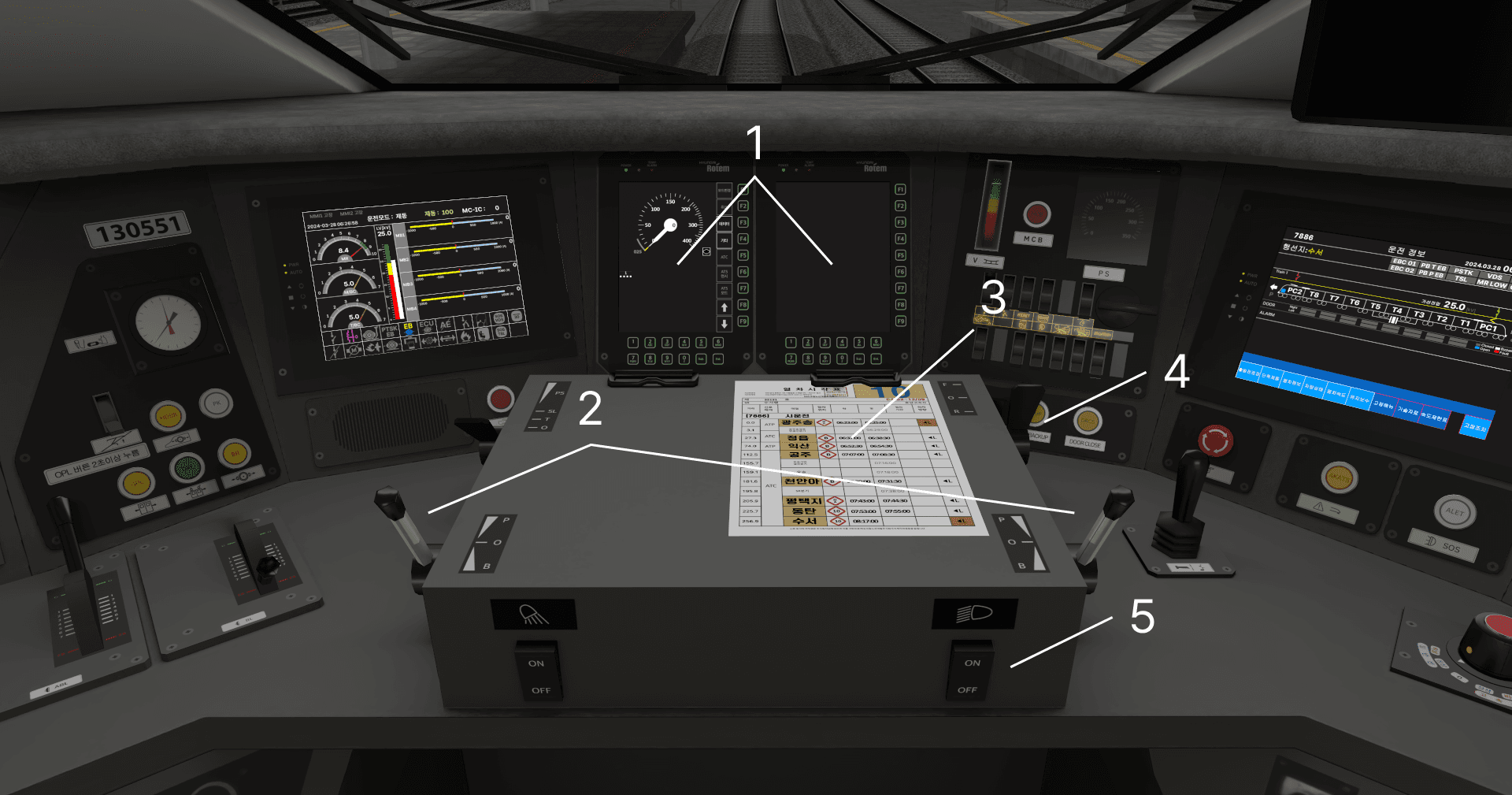

운전대 중앙
| 1 | MMI |
| 2 | 주간제어기(MC-IC) Z Q |
| 3 | 시간표 |
| 4 | 역전기 F V |
| 5 | 전조등 스위치 H |

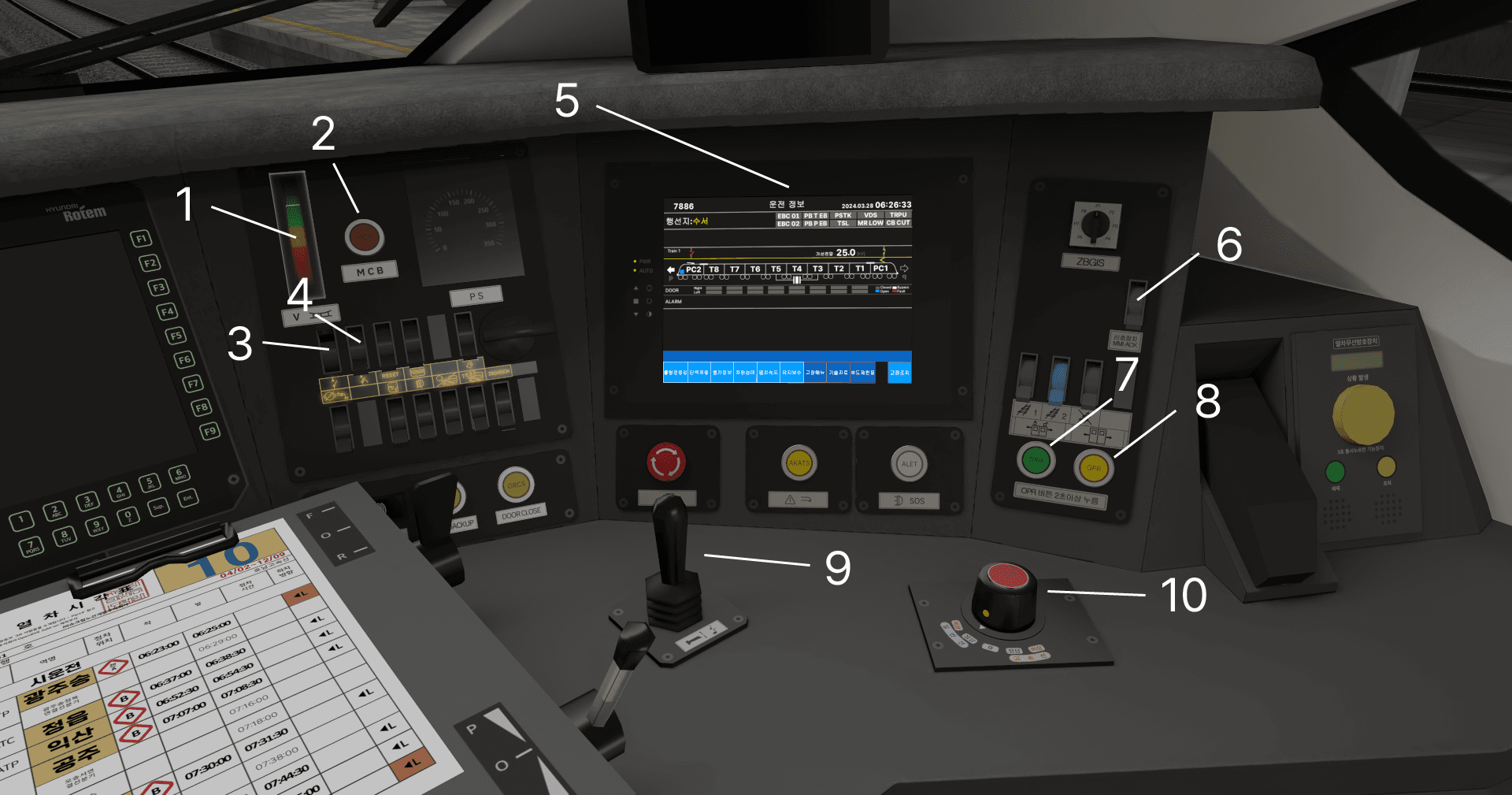

운전대 우측
| 1 | 전차선 전압계 |
| 2 | MCB 개방 표시등 |
| 3 | MCB 유지 스위치 7 |
| 4 | MCB 투입 스위치 8 |
| 5 | 운전 정보 화면 |
| 6 | MMI ACK 스위치 Insert |
| 7 | 우측 출입문 잠금 해제 버튼(DRR) 6 |
| 8 | 우측 출입문 개방 버튼(OPR) F6 |
| 9 | 경적 스위치 Enter |
| 10 | 팬터그래프 선택 스위치 PgUp PgDn |
디스플레이

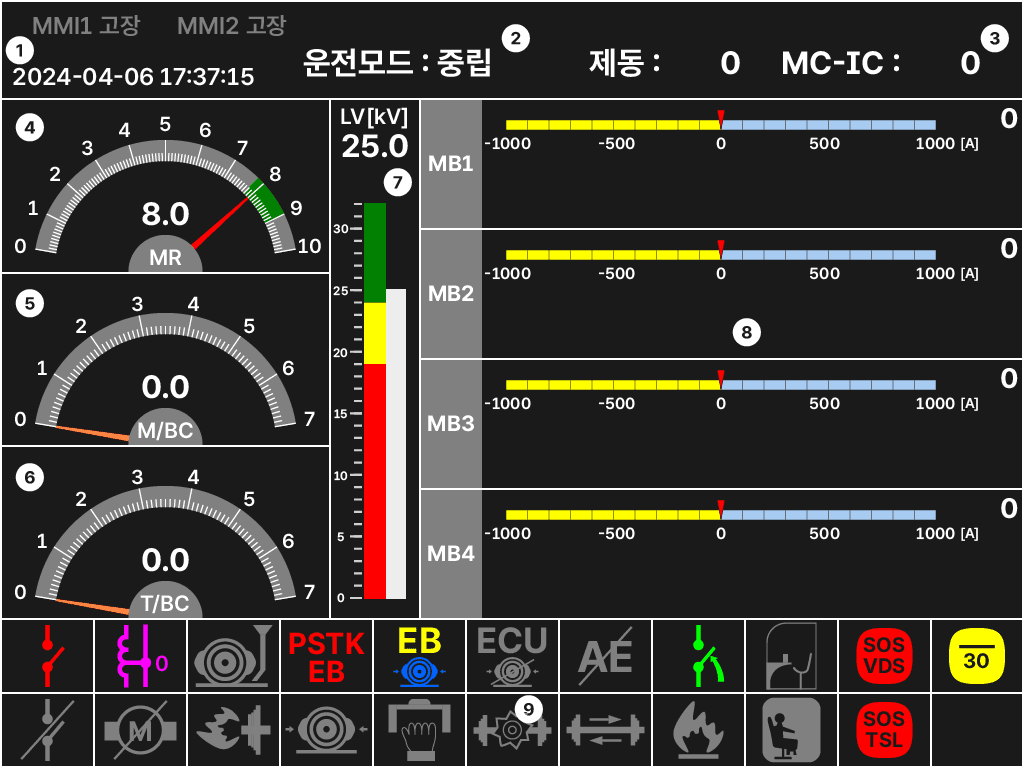

차량정보화면
| 1 | 현재시각 |
| 2 | 운전모드(견인, 중립, 제동) |
| 3 | 주 제동 레버 / 주간제어기 입력[%] |
| 4 | 주 공기압력[0.1bar] |
| 5 | 동력차 제동통 압력[bar] |
| 6 | 객차 제동통 압력[bar] |
| 7 | 가선전압[kV] |
| 8 | 모터블록 상태 |
| 9 | 차량상태 표시등 아래에 나와있지 않은 표시등은 구현되지 않은 표시등입니다.         |

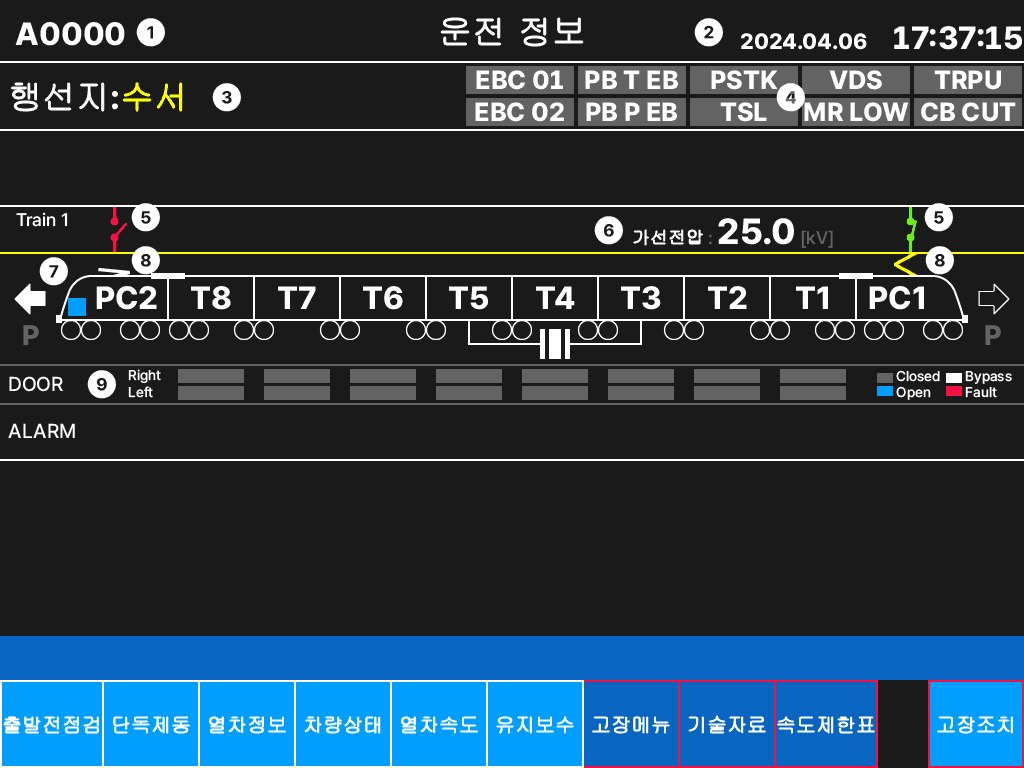

운전정보화면
| 1 | 열차번호 |
| 2 | 현재시각 |
| 3 | 행선지 |
| 4 | 비상제동 상태 표시등 PSTK: 신호장치 비상제동 VDS: VDS 비상제동 TSL: TSL 비상제동 |
| 5 | MCB 투입/차단 |
| 6 | 가선전압[kV] |
| 7 | 열차 진행방향 |
| 8 | 팬터그래프 상승/하강 |
| 9 | 출입문 상태 닫힘: 회색, 열림: 파란색 |
조작키
아래 조작키 중 모든 숫자키는 키보드 상단에 있는 숫자키입니다.
| OpenBVE 설정명 | 키 설정 기본값 | 기능 |
|---|---|---|
| SECURITY_G | 5 | 왼쪽 출입문 잠금 해제 버튼(DRL) |
| DOORS_LEFT | F5 | 왼쪽 출입문 개방 버튼(OPL) |
| SECURITY_H | 6 | 오른쪽 출입문 잠금 해제 버튼(DRR) |
| DOORS_RIGHT | F6 | 오른쪽 출입문 개방 버튼(OPR) |
| HEADLIGHTS | H | 전조등 스위치 |
| WIPER_SPEED_UP | Y | 와이퍼(좌측) On |
| WIPER_SPEED_DOWN | Ctrl+Y | 와이퍼(좌측) Off |
| SECURITY_K | 9 | 스페어 와이퍼(우측) On/Off |
| TIMETABLE_TOGGLE | Ctrl+T | 시간표 보이기/숨기기 |
| SECURITY_S | Space | 운전자 경계장치(VDS) 버튼 |
| SECURITY_A1 | Insert | MMI ACK 스위치 |
| SECURITY_B1 | Home | 난이도 변경 |
| SECURITY_B2 | End | 운전자 경계장치(VDS) On/Off |
| SECURITY_C1 | PgUp | 팬터그래프 선택 스위치 시계방향 조작 |
| SECURITY_C2 | PgDn | 팬터그래프 선택 스위치 반시계방향 조작 |
| SECURITY_I | 7 | MCB 유지 스위치 |
| SECURITY_J | 8 | MCB 투입 스위치 |
| SECURITY_D | 2 | 주간제어기(MC-IC) / 제동레버 조작 전환 |
